Устройство подвесного потолка: как делается и монтируется

Устройство подвесного потолка решает сразу несколько задач: скрывает коммуникации, выравнивает плоскость перекрытия, создаёт условия для встроенного освещения и при необходимости улучшает акустику помещения. При этом конструкция остаётся разборной — доступ к инженерным системам в любой точке не требует вскрытия финишного покрытия. Именно это сочетание функций делает подвесные потолки стандартным решением в офисном, торговом и производственном строительстве.

Из чего состоит конструкция подвесного потолка

Любая подвесная система, независимо от типа облицовки, строится на трёх элементах: несущий каркас, подвесы и облицовочный материал. Понять устройство подвесного потолка — значит разобраться, как эти три части взаимодействуют.

Несущий каркас — система металлических профилей, образующих горизонтальную плоскость ниже базового перекрытия. В зависимости от типа системы каркас бывает скрытым — профиль не виден после монтажа облицовки — или видимым, где Т-образные рейки остаются открытыми и образуют геометрический рисунок на потолке.

Подвесы крепят несущие профили к перекрытию и позволяют регулировать высоту конструкции. Прямые подвесы с отгибаемыми ушами используют при небольшом зазоре — до 120 мм. При необходимости опустить потолок ниже применяют тягово-пружинные или проволочные подвесы, дающие до 1000 мм свободного хода.

Облицовочный материал — панели, рейки, кассеты или листы, которые заполняют ячейки каркаса. Именно этот элемент определяет внешний вид потолка, его акустические свойства и ремонтопригодность.

Устройство подвесного потолка: порядок монтажа

Монтаж начинают с разметки — до того, как в руки берут дрель или профиль. Ошибка на этом этапе означает перекошенную плоскость, которую сложно исправить без демонтажа готового каркаса.

Последовательность работ:

1. Определить самую низкую точку базового перекрытия — от неё откладывают проектный зазор.

2. Отбить горизонтальную линию по периметру помещения лазерным или гидроуровнем.

3. Закрепить пристенный угловой профиль по разметке — он задаёт плоскость и служит опорой для крайних элементов каркаса.

4. Разметить оси несущих профилей на перекрытии с шагом 600 или 1200 мм.

5. По осям установить подвесы с шагом 600–900 мм, зафиксировать дюбелями.

6. Завести несущие профили в подвесы, выставить по горизонтали, зафиксировать.

7. Смонтировать поперечные профили с нужным шагом — они формируют ячейку под панель.

8. Уложить или закрепить облицовочный материал.

Перед установкой последнего ряда панелей прокладывают кабели к светильникам и монтируют вентиляционные решётки — после закрытия потолка добраться до этих элементов без разборки уже не получится.

Конструкция подвесного потолка кассетного типа

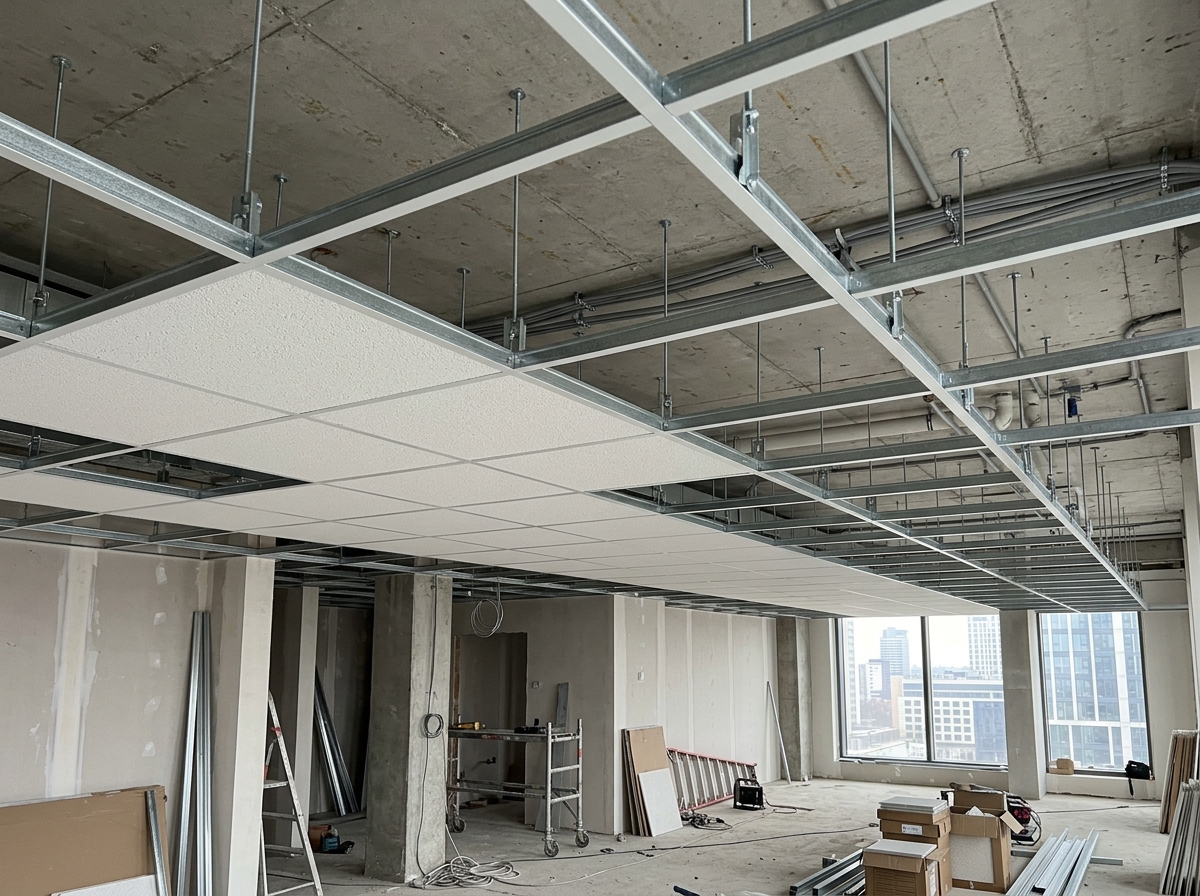

Кассетная система — один из наиболее распространённых вариантов в офисном и торговом строительстве. Конструкция подвесного потолка здесь строится на видимой Т-образной решётке из оцинкованного профиля. В ячейки решётки укладывают панели размером 600×600 или 600×1200 мм — из минерального волокна, стального листа или алюминия.

Металлические кассеты с полимерным покрытием применяют в помещениях с повышенной влажностью и загрязнённостью: производственных цехах, кухнях, складах. Панели из минерального волокна поглощают звук и снижают уровень шума в открытых офисных пространствах.

Главное преимущество кассетной конструкции — оперативный доступ к коммуникациям в любой точке: панель приподнимают и сдвигают без инструментов и без демонтажа соседних элементов.

Устройство реечного подвесного потолка

Реечный потолок собирают из параллельных металлических полос — реек шириной 84, 100 или 150 мм — подвешенных на поперечных несущих шинах. Материал реек: алюминий или оцинкованная сталь с полимерным покрытием.

Конструкция подвесного потолка реечного типа различается по ширине межреечного зазора:

• закрытый монтаж — рейки стыкуются вплотную, поверхность выглядит монолитной,

• открытый монтаж — между рейками оставляют зазор 5–25 мм, через который просматривается несущая шина,

• монтаж со вставками — зазор закрывают узкой декоративной планкой контрастного цвета.

Реечные потолки хорошо переносят влажность и перепады температуры. Их устанавливают в ванных комнатах, бассейнах, кухнях промышленных предприятий и помещениях с агрессивной средой — там, где минераловолоконные панели быстро деградируют.

Устройство потолка типа грильято

Грильято — ячеистая конструкция из алюминиевых или стальных планок, собранных в модули с квадратными ячейками. Размер ячейки — от 50×50 до 200×200 мм. Модули подвешивают на несущую систему крюками.

Устройство подвесного потолка грильято не предполагает сплошного перекрытия: через открытую сетку просматривается пространство над потолком. Поэтому до монтажа все коммуникации окрашивают в тёмный цвет, чтобы они не выделялись визуально.

Такое решение обеспечивает свободный воздухообмен между нижней зоной помещения и подпотолочным пространством — преимущество для торговых центров, аэропортов и спортивных объектов, где вентиляция имеет приоритет над изоляцией.

Типичные ошибки при монтаже конструкции подвесного потолка

Редкий шаг подвесов. При шаге более 1000 мм несущий профиль прогибается под нагрузкой облицовки и светильников. На гипсокартонных системах прогиб проявляется через 6–12 месяцев в виде волны по плоскости потолка.

Жёсткое примыкание профиля к стене. Металл при изменении температуры расширяется. Без зазора 3–5 мм между торцом несущего профиля и стеной каркас выгибается, облицовка трескается по стыкам.

Монтаж каркаса без проверки горизонтали. Плоскость, выровненная на глаз, даёт перепад 5–10 мм на 4 м — при боковом освещении это хорошо заметно. Горизонталь проверяют лазерным уровнем после установки каждого третьего-четвёртого подвеса.

Прокладка кабелей после закрытия потолка. Любое вскрытие готовой облицовки — это риск повреждения панелей и дополнительные трудозатраты. Все инженерные системы монтируют до укладки последнего ряда.
